公司基本資料信息
|
|||||||||||||||||||||||||||||||||
| 基本信息 : | 制造商 | 型號 | 類型 | 別名 |
|---|---|---|---|---|

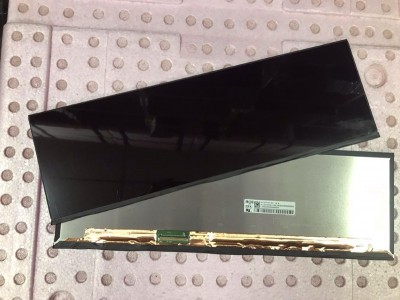

 | NV127H4M-NX1 | a-Si TFT-LCD , 液晶模組 | BOE0A8D | |
| 應用環境 : | RoHS | 工作溫度 | 存儲溫度 | 抗振性能 |
 | 0 ~ 50 °C | -20 ~ 55 °C | - | |
| 應用產品 : | ||||
| 典型特征 : | ||||
| 備注信息 : | eDP1.4, PSR, SDRRS, CABC, BIST | |||
| 對角尺寸 : | 12.7" (原生條屏) | |||
|---|---|---|---|---|
| 像素特征 : | 像素數量 | 像素排列 | 點間距(H×V) | 像素間距(H×V) |
| 2880(RGB)×864 | RGB垂直條狀 | 0.0357×0.1071 mm | 0.1071×0.1071 mm [237PPI] | |
| 結構尺寸 : | 顯示區域(H×V) | 開口區域(H×V) | 外觀尺寸(H×V) | 外觀厚度 |
| 308.448×92.534 mm | - | 313.54×101.33 mm | 2.4/4.3 (Typ./Max.) mm | |
| 外觀特征 : | 物理形狀 | 寬高比(H:V) | 風景肖像 | 外觀樣式 |
| 平面矩形 | >3:1 | 風景模式 | 薄屏 (PCBA彎折, 厚度≤3.0mm) | |
| 其它參數 : | 重量 | 表面防護 | 表面處理 | |
| 134g (Max.) | - | Hard coating (3H) | ||
| 安裝孔位 : | Without | |||
| 基本信息 : | 顯示亮度 | 顯示模式 | 對比度 |
|---|---|---|---|
| 500 cd/m2 (Typ.) | ADS，常黑顯示，透射式 | 1200:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 全視角 | 89/89/89/89 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6485K | 16.7M (8-bit) | Wx:0.313; Wy:0.329 | |
| 1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 |
| 96% | 100% | 88% | |
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | |
| 100% | 72% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均勻性 : | 1.25/1.50 (Max.)(5/13 points)  | ||
| 幀頻率 : | 120Hz |
|---|---|
| 翻轉掃描 : | No |
| 功率總耗 : | 5.5W (Max.) |
| 光源特征 : | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
|---|---|---|---|---|---|---|
| WLED | 側入式光源 | 15K (Min.) | 10S6P | 6串 | - | |
| 接口特征 : | WLED驅動狀態 | 物理類型 | 接口位置 | |||
| 含LED驅動器 | 包含在屏信號接口中 | - | ||||
| WLED驅動電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 5/12/21V (Min./Typ./Max.) | 367mA (Max.) | 4.4W (Max.) | ||||
| 信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 333.3mA (Max.) | 1.1W (Max.) | ||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| eDP (4 Lanes), eDP1.4, HBR2 (5.4G/lane) | 端子 | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 信盛精工 | MSAK24025P40G | 1 pcs | 40 pins | 0.5 mm | ||
